2段階アルカリ・アルカリ法

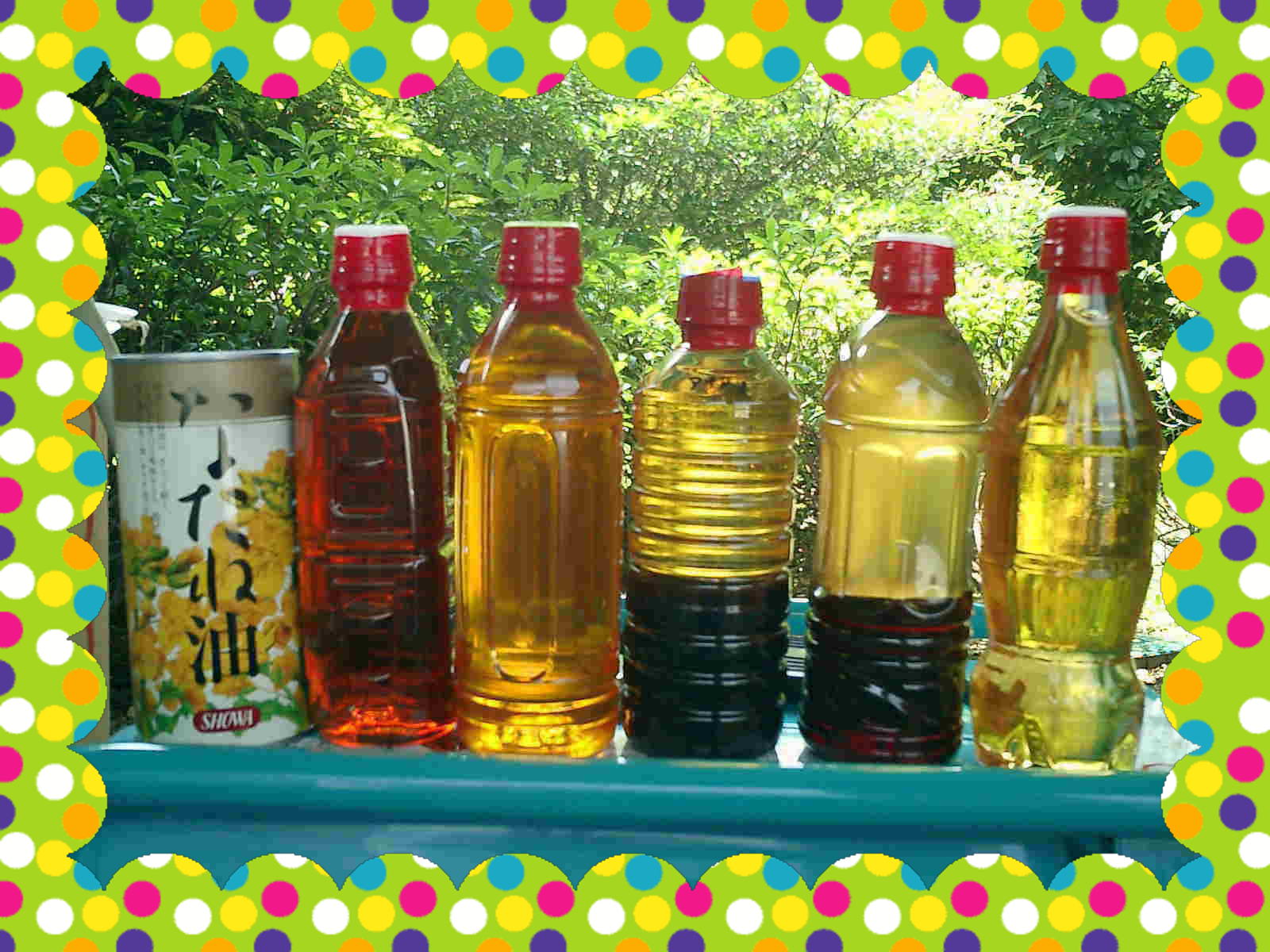

で製造したサンプルです。

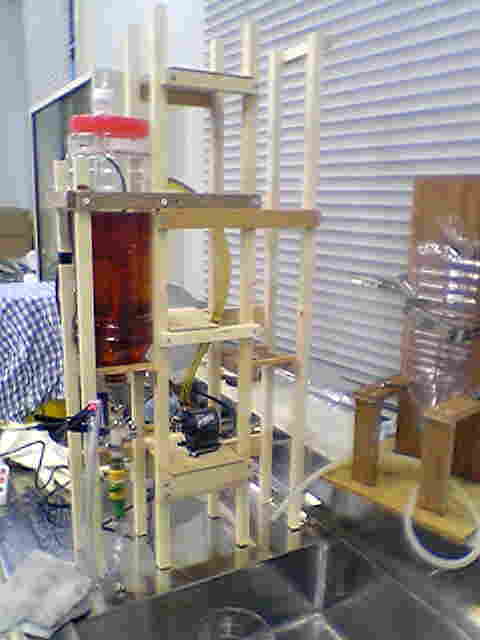

3リットル製造装置へ

泡洗浄を止め、静置後綺麗に油と線浄水に分離した。

泡洗浄中

平成16年5月14日
今度は、家で溜めていた廃てんぷら油で挑戦です。
そうとう汚れてるけど大丈夫か、
まず、フィルターでてんぷらかすを取り除く。
次に、過熱して水分を取り除き、準備完了。
メタノールメトキサイドを作る

電動ミシンのモーターは、廃品ながら快調に撹拌してくれる、ただスピード調整用のペダル式抵抗器は、結構熱を持つので、エネルギーの無駄遣いの感が拭えない。
電子式の回転調節器の必要性を感じる。
途中の写真はとり忘れてしまったが
綺麗にグリセリンを分離することが出来た。
やはり、バージンオイルと比べ、相当濃い色になっている。
後は、水洗浄し、過熱して水分を完全に蒸発させて完成とした。







もっと練習したいけれど、廃食用油が溜まらないことにはどうしようもない
そこで職場の仲間に頼むことにした。

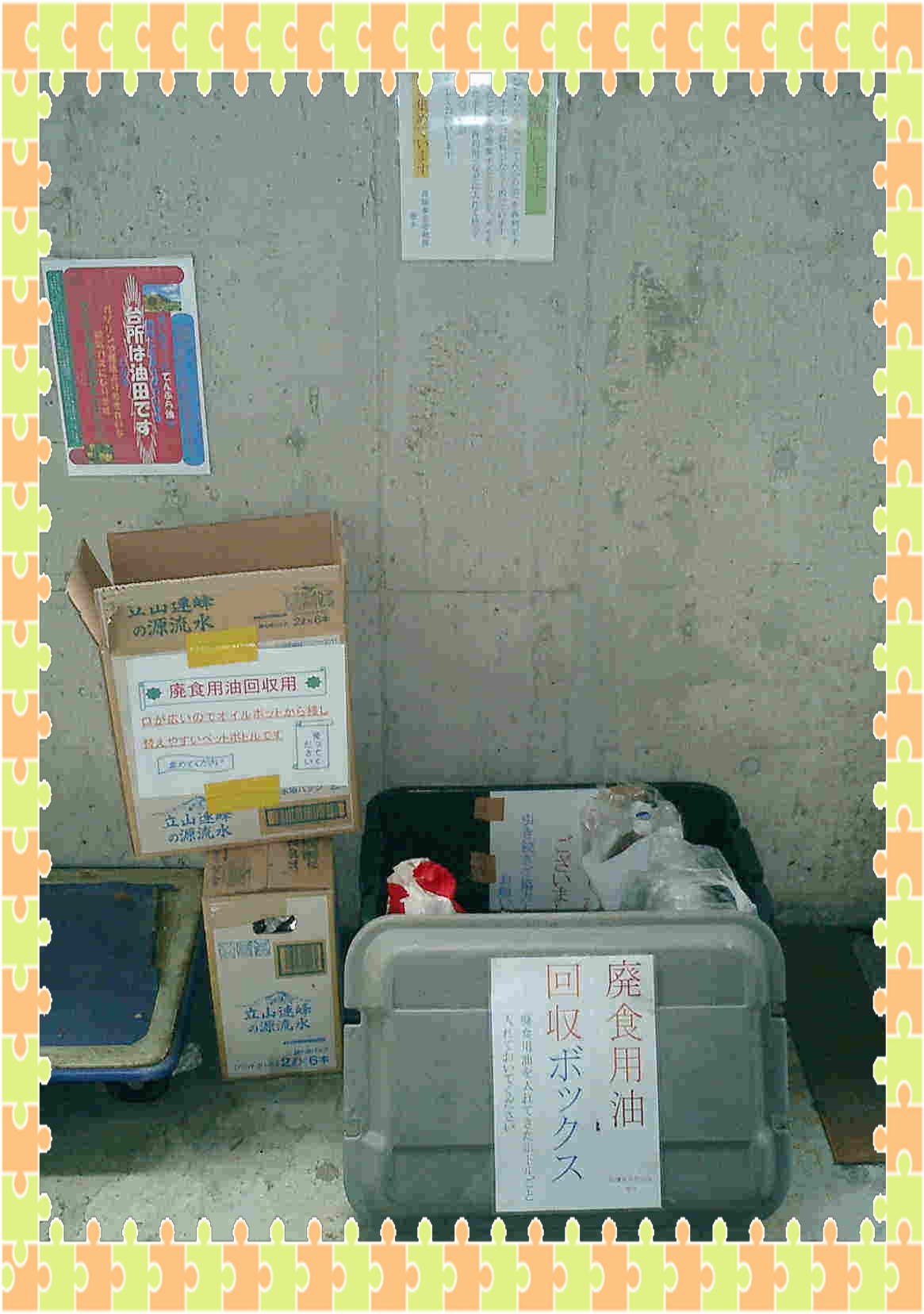

回収用のコンテナボックスを置かせてもらった。綺麗に洗浄乾燥した空のペットボトルを配り、これに使用済みのてんぷら油を溜めてもらい回収することにした。
油が集まるまで、時間があるのでこの間にもう少し多くの量をつくることが出来る装置をつくることにした。

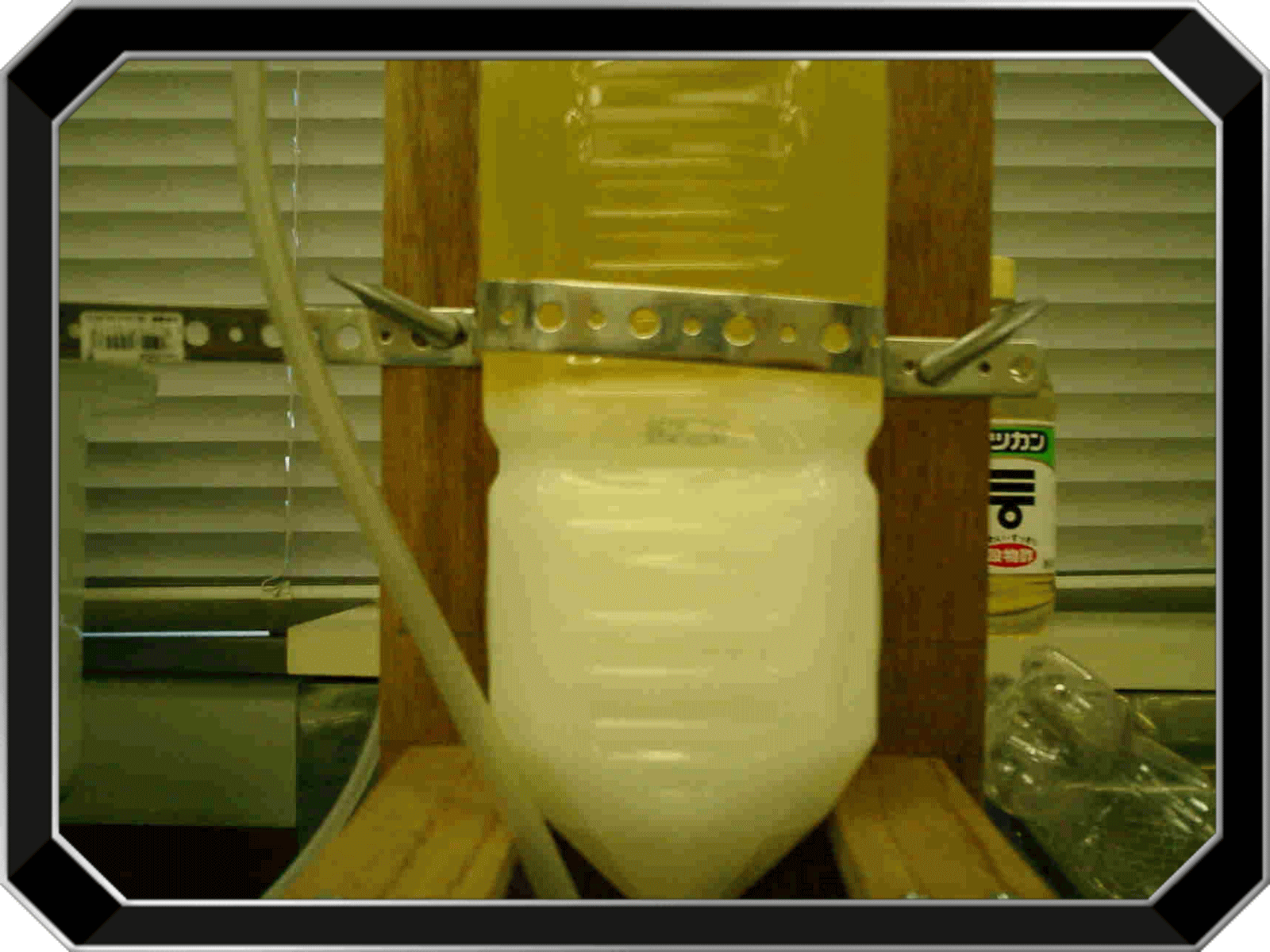

水洗浄中

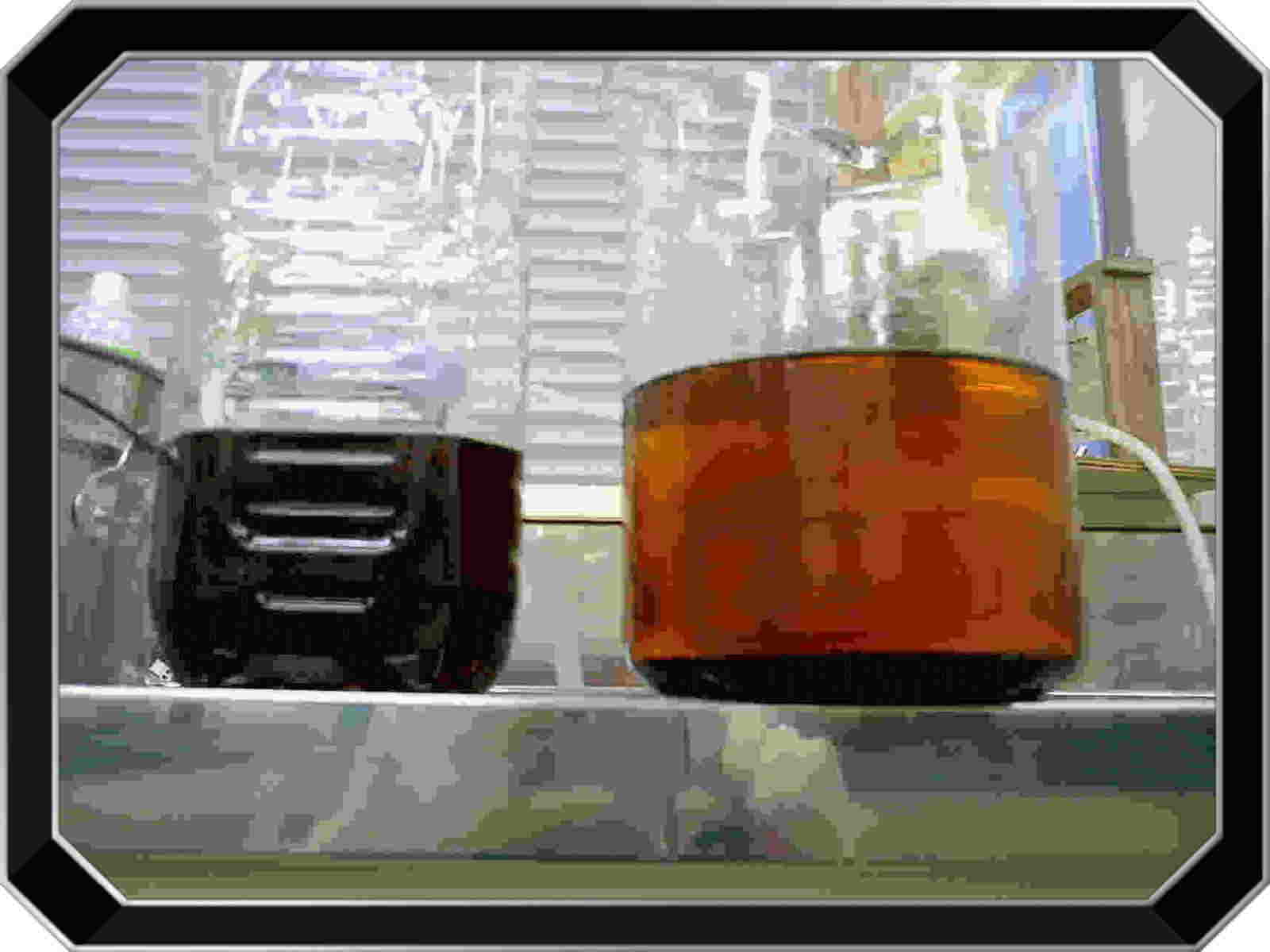

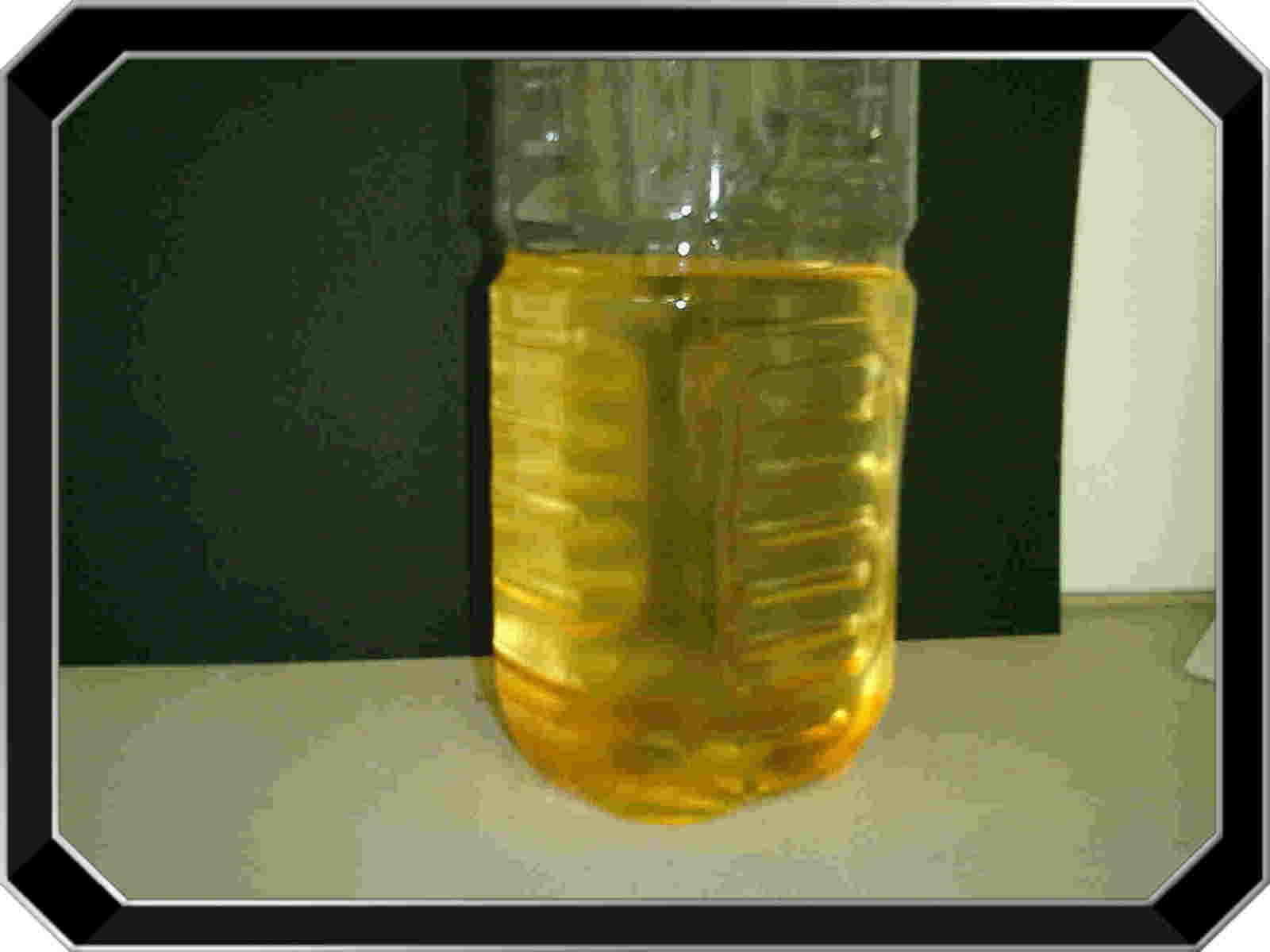

グリセリンが分離沈殿した

グリセリンが沈殿した

廃てんぷら油でやってみる

メタノールメトキサイドを加えて撹拌しエステル交換反応させる

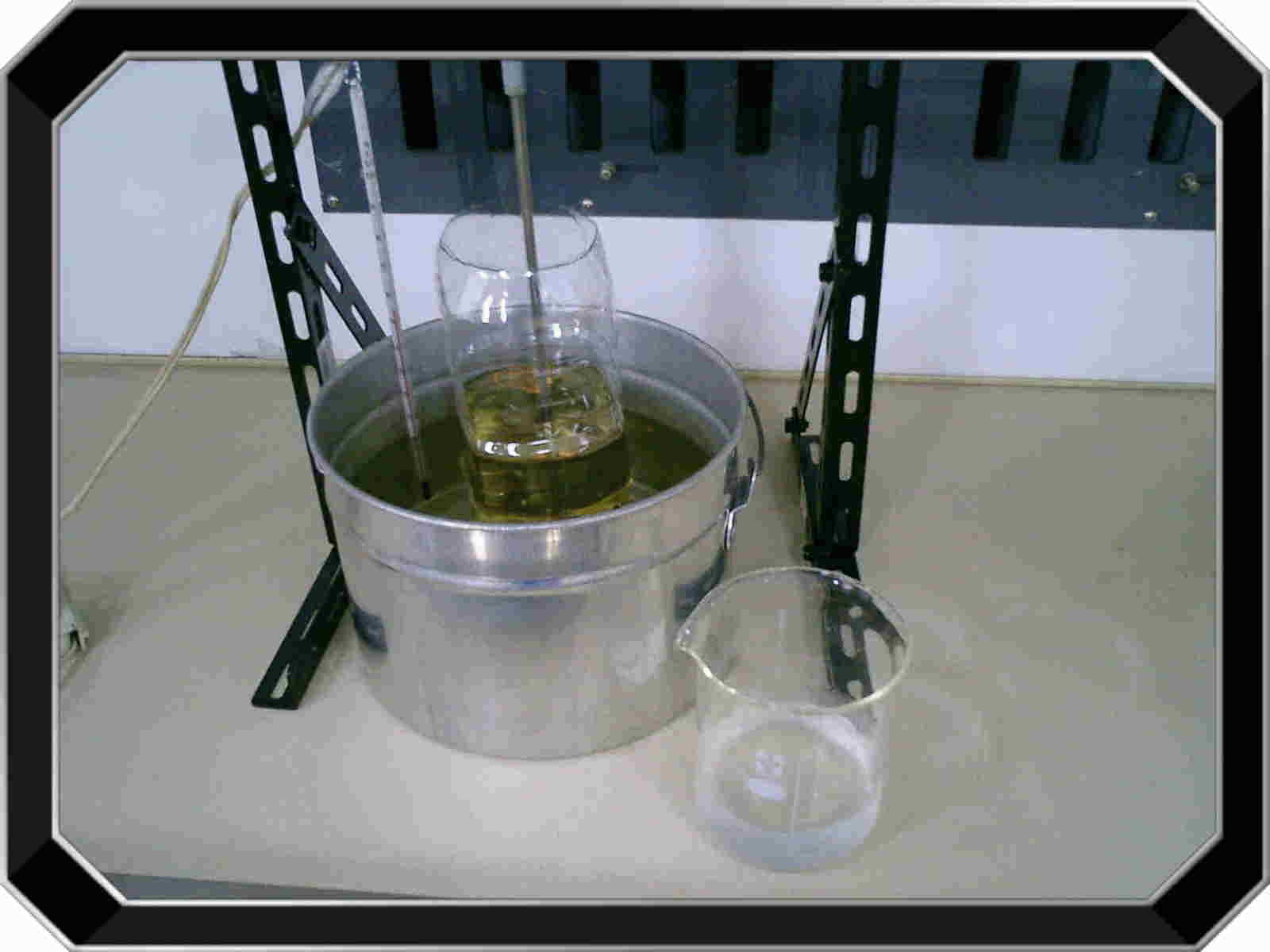

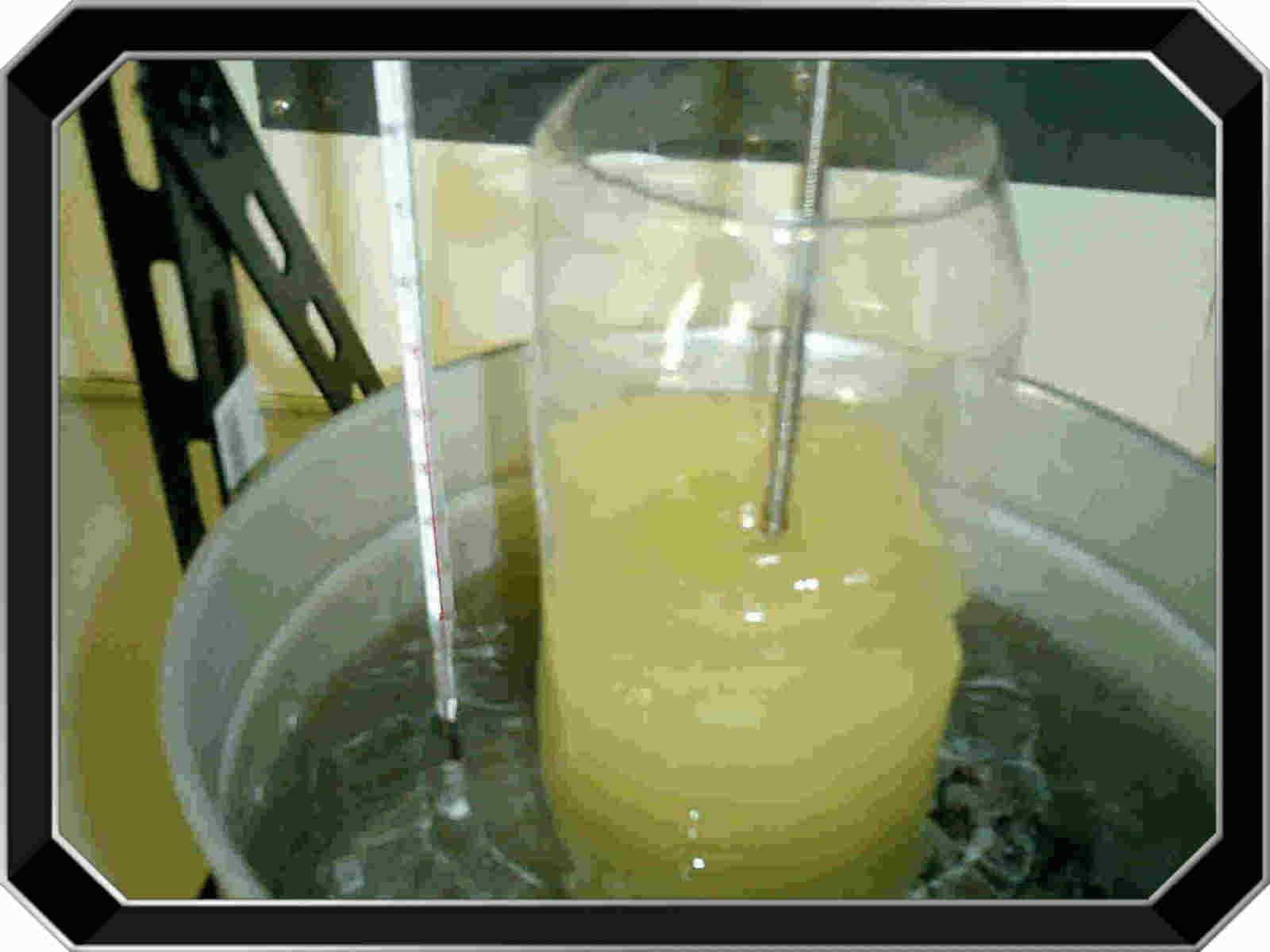

湯煎しながらメタノールメトキサイドを加える

バージンオイルから始める

まず、初めの第一歩はここから1リットルの植物油(未使用のもの)から練習
1リットルの蒸留水に1グラムの苛性ソーダを溶かし、0.1%の水酸化ナトリウム溶液を作る。

別の容器に、イソプロピルアルコール10ミリリットルを入れ、原料の廃食用油1ミリリットルを溶かす。容器ごと湯煎してゆっくり暖め、油が完全に溶けてアルコールが透明になるまでかき混ぜる。
フェノールフタレン液を2滴加える。

この「廃食用油+イソプロピルアルコール+フェノールフタレン液」の溶液の中に0.1%の水酸化ナトリウム水溶液を注射器などで一滴ずつ数えながら滴下する。一滴滴下するたびに、全体をしっかり攪拌する。液体がピンク色に変わり、10秒たってもピンク色が消えなくなったところで止める。

計算の仕方は:
滴下した水滴の量(ml)+3.5=触媒として必要な苛性ソーダのグラム数
私たちの最初の滴定は6mlだった。だから
6ml + 3.5 = 9.6g
1リットルの廃食用油に必要な苛性ソーダは9.6グラム。つまり10リットルには96グラムの苛性ソーダが必要ということ。
以上、
「ジャーニー・トゥ・フォーエバー」のバイオディーゼル燃料の作り方から文書を拝借しました。平賀さん勝手に使って ごめんなさい。
ところが、この滴定がうまくできない。やり方が悪いのかナ???
何回やっても、6ml近辺で収まらない???
早く、BDFを作りたくなったので、滴定練習は後回しにして、植物油は1リットルで、メタノールは200ml、苛性ソーダは3.5gでやってみた
実験道具は、
家に転がっていたSUS製のコッフェル、
壊れたミシンから取り外したモーター(これには速度コントローラ−がついてるので都合がいい)

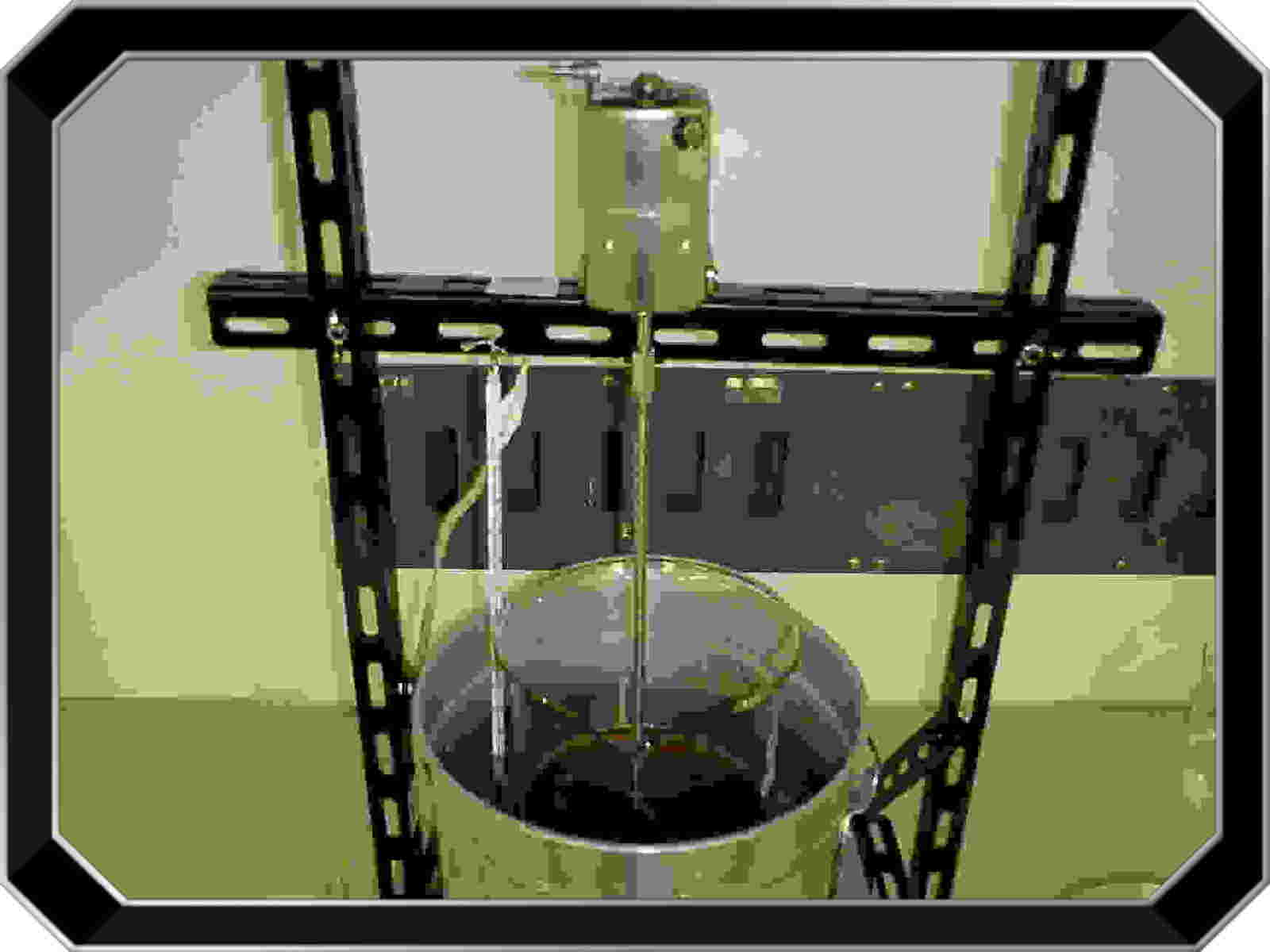

撹拌棒は6mmの丸棒に銅板の羽根を取り付け、写真のような簡単な装置を作った。

後は、2gのペットボトルの上部をちょん切った容器数個、100均で購入した目盛り付き1リットル計量カップと、棒温度計、電熱コンロで製作開始

平成16年5月12日
メタノールメトキサイドを混合すると、乳白色に濁りだす
少し不安になるが、予定通り続けることにする。
次の日、きれいにグリセリンが分離沈殿し、その上には
多分、バイオディーゼル燃料がで来ていた。
慎重に、上澄みのBDFを取り出し、水で洗浄する。
またもや、白濁、大丈夫だろうか、まるで粉石けんを溶かしているような
次の日まで洗浄を続けた後、静置すると綺麗に分離してしていた。
後はコンロで熱して水分を完全に蒸発させて完成しました。

てんぷら油がディーゼルエンジン用の燃料になる。
バイオディーゼル燃料というらしい
このことを知ったのは、10年程前の平成7年頃、京都でバイオディーゼル燃料を製造の新聞記事であった。
さっそく京都市に電話をし、製造方法を聞いたがアルカリ触媒で反応させることぐらいで詳細にについて知ることが出来なかったが興味はあった。
次の出会いは、、平成16年春環境関係の雑誌の記事で、又も京都市のBDF製造工場についてであった、しばらく忘れていた、興味心に火がついた、インターネットでバイオディーゼル、BDF,廃てんぷら油、食用油の検索にかかるものは手当たり次第に読んだ。一番読んだのが手づくり企画「ジャーニー・トゥ・フォーエバー」で今も私のBDF製造の教科書になっている。
